La norme NF P94-500 régit les missions géotechniques en France, et à Lorient, elle prend une dimension particulière. Le sous-sol lorientais, marqué par l’estuaire du Blavet et du Scorff, présente des alternances d’alluvions récentes et de socle granitique altéré dont la profondeur peut varier de quelques mètres à plus d’une dizaine mètres sur de courtes distances. Pour un maître d’ouvrage lançant un projet de fondation dans le secteur de Keroman ou un terrassement vers Keryado, la tomographie sismique devient l’outil de corrélation idéal entre les sondages ponctuels. En mesurant la vitesse de propagation des ondes P, notre équipe identifie les contrastes de compétence: remblais, vases compressibles, arènes granitiques et rocher sain. Cela permet de caler précisément le modèle géotechnique avant même le premier coup de pelle, en conformité avec les exigences de la mission G2 AVP. Nous couplons souvent cette méthode avec un essai au pénétromètre statique CPT lorsque la portance des horizons identifiés doit être quantifiée pour le dimensionnement des pieux.
À Lorient, la tomographie sismique trace l’interface entre les vases d’estuaire et le granite sain, évitant les mauvaises surprises à l’ouverture des fouilles profondes.
Comment nous travaillons
Facteurs du sol local

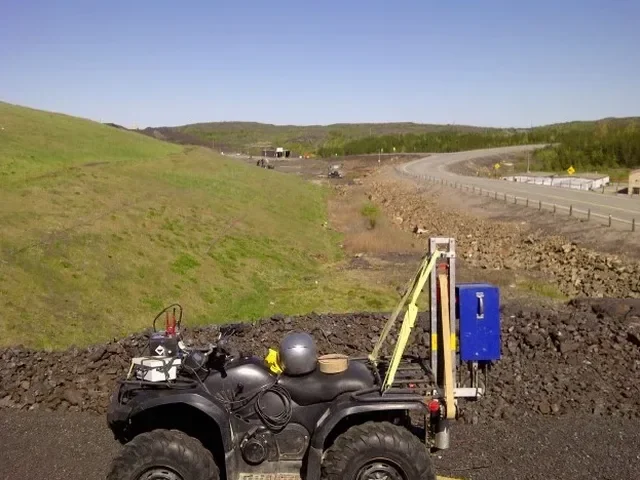

Le dispositif que nous déployons sur le terrain à Lorient se compose d’un câble sismique de 24 à 48 géophones alignés sur 50 à 120 mètres, relié à un sismographe numérique à enregistrement continu. La source est une masse accélérée ou un marteau instrumenté frappant sur une plaque métallique, générant un train d’ondes qui traverse les remblais, les limons et le granite. Sur le site de Kergroise, la proximité des quais et le trafic portuaire imposent un déclenchement précis pour éviter les bruits parasites. Sans cette reconnaissance, le risque est concret: un pieu foré qui s’arrête court sur un bloc erratique pris pour le substratum, ou au contraire un surcoût de béton dans une poche d’arène non détectée. La tomographie sismique réduit l’aléa géologique en fournissant une image continue du sous-sol, guidant le maître d’œuvre vers la solution de fondation la plus économique et techniquement adaptée au contexte granitique breton.
Cadre normatif
NF P94-500 – Missions géotechniques (classification et spécifications), NF EN 1997-2 (Eurocode 7) – Reconnaissance des terrains et essais, ASTM D5777 – Guide for Seismic Refraction Method (référence technique internationale)
Prestations techniques associées
Réfraction sismique pour fondations profondes
Dispositif linéaire de 55 à 115 m avec 24 géophones, adapté aux projets de pieux et barrettes. Visualisation du toit rocheux sous les vases du Scorff et détection des zones de granite fracturé. Interprétation par tomographie en gradient.
Réflexion sismique pour cavités et tunnels
Acquisition en couverture multiple pour les projets d’excavations profondes et de passages souterrains. Détection des anomalies karstiques dans les niveaux calcaires sous couverture limoneuse, avec traitement CDP et migration temps.
Couplage sismique-géotechnique (G2 PRO)
Corrélation des profils de vitesse Vp avec les paramètres mécaniques issus des sondages pressiométriques et du pénétromètre statique. Rédaction du rapport de synthèse géotechnique conforme à la norme NF P94-500, mission G2 PRO.
Paramètres typiques
Questions et réponses
Quel est le coût d'une campagne de tomographie sismique à Lorient?
Le prix d’une étude par tomographie sismique à Lorient se situe généralement entre 2 500 € et 4 290 €. Cette fourchette couvre la mobilisation du sismographe et d’un opérateur pour un profil de 50 à 115 mètres, le traitement des données par tomographie en gradient, et la remise d’un rapport avec coupes interprétées. Le tarif exact dépend de la longueur totale des profils, du nombre de tirs et de la complexité du site.
Peut-on réaliser une tomographie sismique sur un terrain en pente à Lorient?
Oui, la méthode s’adapte aux terrains en pente modérée. Nous appliquons une correction topographique précise à partir d’un relevé GPS différentiel des positions de géophones. Dans le secteur de Kerdual ou sur les coteaux du Ter, où les pentes peuvent atteindre 8 à 10 %, le traitement numérique redresse le profil pour obtenir une image du sous-sol non déformée par la topographie.
La tomographie sismique fonctionne-t-elle en milieu urbain, avec le bruit ambiant?
À Lorient, nous utilisons des géophones de 14 Hz ou 4,5 Hz avec un empilement vertical des tirs (stacking) pour filtrer le bruit urbain. La source à masse accélérée génère un signal répétable et puissant, même à proximité de la base des sous-marins ou du trafic de la rue de Carnel. Le traitement par filtrage fréquentiel et la pose nocturne si nécessaire garantissent un rapport signal/bruit exploitable.
