Lorient s'est construite sur l'estuaire du Blavet. La ville, détruite à 90 % en 1943, porte encore dans son sous-sol la mémoire des reconstructions successives. Les remblais hétérogènes côtoient les alluvions récentes. Résultat : des tassements différentiels récurrents sur les bâtiments du centre reconstruit et des zones portuaires. Notre bureau d'études intervient depuis plus de quinze ans sur ces sols difficiles. La conception de colonnes ballastées apporte une réponse robuste quand la portance du terrain naturel est inférieure à 80 kPa. Avant de dimensionner le maillage, nous corrélons toujours les données avec un essai CPT pour affiner le profil de résistance en continu et éviter les surcoûts de surdimensionnement. Chaque projet commence par cette lecture précise du sous-sol lorientais.
À Lorient, sur les argiles du Blavet, une colonne ballastée bien dimensionnée transforme un sol à 2,8 MPa en un massif équivalent à 12 MPa.
Comment nous travaillons
Facteurs du sol local

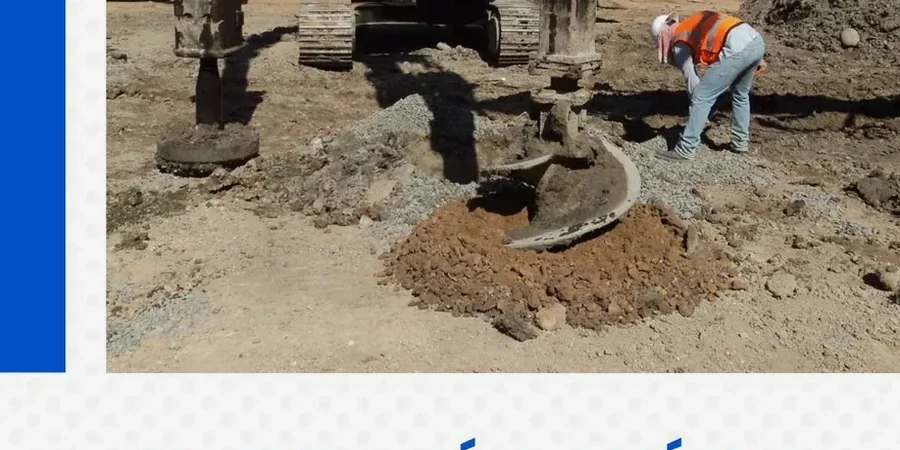

L'atelier de mise en œuvre mobilise une foreuse lourde équipée d'un tube plongeur et d'un plot de compactage de 2 à 3 tonnes, guidé par un mât vertical. À Lorient, la nappe phréatique affleurante impose un travail en refoulement d'eau permanent pour stabiliser les parois du forage. Le risque majeur reste le fluage latéral du ballast dans les lentilles de vase molle non détectées. Un défaut de continuité de la colonne peut alors entraîner un tassement localisé sous semelle, avec report de charge imprévu sur les colonnes adjacentes. L'effet de groupe s'effondre. Nous imposons systématiquement un essai de chargement sur colonne témoin à 150 % de la charge de service avant le démarrage de la production. Sans cette validation, le modèle de calcul n'est qu'une hypothèse.
Cadre normatif
Eurocode 7 – Calcul géotechnique (EN 1997-1:2004), NF P94-325 – Exécution des colonnes ballastées, NF P94-261 – Fondations superficielles (justification portance)
Prestations techniques associées
Dimensionnement géotechnique
Calcul du maillage, du taux de substitution et du diamètre des colonnes selon l'Eurocode 7 et la NF P94-325, avec estimation des tassements résiduels sous chaque type de fondation.
Étude de sol préalable
Campagne de sondages pressiométriques et CPT jusqu'au substratum pour modéliser précisément les couches compressibles et définir la profondeur d'ancrage des colonnes.
Plan de contrôle et essais de réception
Rédaction du plan de contrôle qualité, suivi des paramètres de fonçage en temps réel et réalisation des essais de chargement statique sur colonnes témoins.
Assistance technique chantier
Validation des matériaux d'apport granulaire, suivi des fiches de compactage et ajustement du maillage en cas de rencontre de sols erratiques non détectés à l'étude.
Paramètres typiques
Questions et réponses
Quel est le délai habituel pour une étude de conception de colonnes ballastées à Lorient ?
Le délai de rendu d'une étude complète varie de 10 à 15 jours ouvrés après réception des résultats de sol. Ce délai couvre le calcul du maillage, la note technique justificative et le plan d'implantation. Une mission d'assistance chantier peut démarrer sous 5 jours une fois le dimensionnement validé.
Sur quels types de sols lorientais les colonnes ballastées sont-elles pertinentes ?
Elles sont particulièrement adaptées aux alluvions récentes de l'estuaire du Blavet et du Scorff : vases, sables lâches, argiles molles. Dès que la cohésion non drainée Cu est inférieure à 30 kPa et que l'épaisseur compressible dépasse 4 mètres, la solution devient techniquement et économiquement compétitive face aux fondations profondes.
Dans quelle fourchette de prix se situe une conception de colonnes ballastées pour un projet à Lorient ?
Pour une mission de conception complète incluant dimensionnement, note de calculs et plan de contrôle, le budget se situe généralement entre 1 390 € et 4 930 €. Le montant dépend de la surface de la zone à traiter, du nombre de colonnes et de la complexité du modèle géotechnique.
