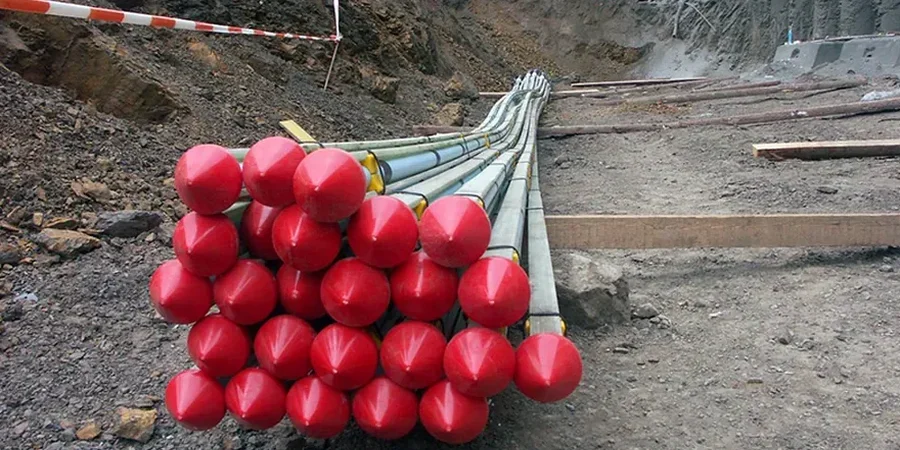

La norme NF EN 1997-1 (Eurocode 7) et sa déclinaison nationale NF P94-282 régissent le dimensionnement des ancrages en France, et à Lorient, leur application prend un relief particulier. La ville, bâtie sur l'estuaire du Scorff et du Blavet, présente des alternances de micaschistes altérés, de limons et de remblais sableux qui compliquent le transfert des efforts de traction. Dans notre laboratoire, nous constatons que les projets de soutènement proches des quais du port de pêche ou du pôle course au large exigent une identification précise du substratum rocheux. Une étude par essai CPT permet de caler la longueur des bulbes de scellement, tandis qu'une analyse granulométrique renseigne sur la perméabilité des horizons traversés. Cette méthodologie rigoureuse évite les surcoûts liés à des injections mal maîtrisées en phase provisoire.
Dimensionner un ancrage à Lorient, c'est anticiper la corrosion marine et l'hétérogénéité du rocher pour garantir une durée de service de 50 ans.
Comment nous travaillons
Facteurs du sol local
La reconstruction de Lorient après les bombardements de 1943 a conduit à l'usage massif de remblais hétérogènes sur le centre-ville actuel. Ces matériaux, souvent mal compactés et chargés d'histoire, compliquent la réalisation d'ancrages définitifs. Le risque principal réside dans la dissolution des schistes altérés sous circulation d'eau, qui peut réduire la capacité du bulbe de scellement après quelques saisons pluvieuses. En bordure de rade, le marnage de 4,5 mètres crée des variations de pression interstitielle défavorables à la stabilité des parois clouées. Notre équipe modélise ces conditions avec des logiciels aux éléments finis pour anticiper les pertes de tension. Nous recommandons systématiquement un suivi par cellules de charge sur les tirants les plus sollicités, surtout pour les excavations profondes à proximité immédiate de l'arsenal ou des bassins à flot.
Cadre normatif
NF EN 1997-1:2005 - Eurocode 7 - Calcul géotechnique, NF P94-282 - Ouvrages de soutènement - Écrans, Recommandations TA 2020 du CFMS sur la conception des tirants d'ancrage
Prestations techniques associées
Étude de dimensionnement
Calcul de la capacité d'ancrage par modélisation PLAXIS 2D/3D intégrant les données de sondages pressiométriques et les coupes géotechniques spécifiques au bassin lorientais.
Contrôle de mise en tension
Réalisation des essais de traction et de fluage sur ancrages témoins, avec enregistrement numérique des déplacements pour valider le comportement différé du scellement.
Suivi topographique
Instrumentation des murs de soutènement avec cibles optiques et inclinomètres, assurant un suivi en temps réel des déformations pendant les phases de terrassement.
Paramètres typiques
Questions et réponses
Quand est-il obligatoire de réaliser des essais de traction sur les ancrages à Lorient ?
La norme NF EN 1997-1, via l'approche de calcul 2, impose un essai de traction sur au moins 3 % des tirants, avec un minimum de trois essais par ouvrage. À Lorient, la présence d'un toit rocheux altéré nous amène à préconiser un essai de fluage par échelon de charge sur un tirant témoin avant la production des ancrages définitifs.
Quels sont vos tarifs pour la conception d'une campagne d'ancrages sur Lorient ?
Notre prestation de conception, incluant la note de calcul et le plan d'implantation, se situe entre €960 et €3.130 selon le linéaire de soutènement et le nombre de files de tirants. Ce budget couvre la modélisation géotechnique, le dimensionnement des bulbes et la spécification des essais de contrôle.
Comment protégez-vous les ancrages de la corrosion en bord de rade ?
En front de mer, nous spécifions une protection renforcée avec une double gaine en PEHD extrudé et un coulis de ciment surinjecté. La longueur libre est isolée par une gaine lisse désolidarisée, et la tête d'ancrage reçoit un capot étanche graissé. Ce système est conforme aux recommandations TA 2020 du CFMS pour les ambiances marines agressives.
Quelle est la profondeur typique des ancrages dans le centre-ville de Lorient ?
Dans le secteur de la place Alsace-Lorraine, nous forons généralement entre 12 et 18 mètres pour atteindre le substratum schisteux sain sous les remblais. La longueur du bulbe, de 4 à 8 mètres, est ajustée selon les résultats de l'essai pressiométrique Ménard pour garantir un coefficient de sécurité d'au moins 1,35 sur le frottement latéral.
