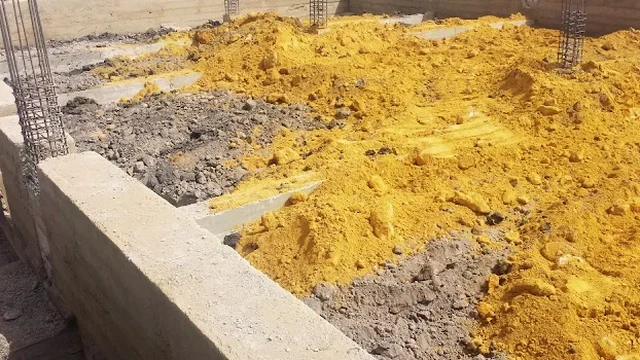

Entre le quai de Rohan et les coteaux de Kerfichant, Lorient impose des contrastes de sol marqués. D'un côté, des alluvions marines et vases compactes héritées du Blavet et du Scorff ; de l'autre, des altérites granitiques et schisteuses en pente, souvent instables en période pluvieuse. La rade, avec ses 5 mètres de marnage, ajoute une pression hydrostatique variable qui complique toute retenue de terre. Concevoir un mur de soutènement ici sans reconnaître cette dualité, c'est jouer avec les tassements différentiels. Nous intégrons ces singularités lorientaises dès la phase de conception de murs de soutènement, en couplant le calcul selon l'Eurocode 7 à des essais in situ. Un essai CPT réalisé sur la zone du Scorff permet de caler le module de réaction du sol, tandis qu'une analyse granulométrique des limons de Kervénanec affine le choix du type de mur et du système de drainage à prévoir.
Un mur de soutènement à Lorient sans prise en compte du marnage de 5 mètres revient à sous-estimer d'un tiers la poussée hydraulique en pied de voile.
Comment nous travaillons
Facteurs du sol local
L'erreur la plus fréquente sur les chantiers lorientais consiste à caler un mur poids directement sur les vases de la rade sans substitution du sol de fondation. Le résultat est un poinçonnement progressif avec basculement du voile vers l'aval, parfois dès les premières grandes marées. Autre écueil classique : négliger l'effet des surcharges d'exploitation en tête de mur, notamment sur les parkings en remblai de Lanester, où une file de véhicules peut ajouter 15 kPa de poussée horizontale non prise en compte. Nous imposons une campagne de reconnaissance géotechnique avant toute conception de murs de soutènement : sondages SPT pour évaluer la densité des remblais, essais de cisaillement pour caler le modèle de Mohr-Coulomb, et piézomètres pour suivre le niveau de nappe sur un cycle de marée. Sans ces données, le dimensionnement reste théorique. Les désordres sur les murs existants quai des Indes illustrent bien ce besoin : fissuration horizontale en pied par sous-estimation du moment fléchissant, et décompression du sol derrière le mur par lessivage des fines.
Ressource vidéo
Cadre normatif
NF EN 1997-1 (Eurocode 7 : Calcul géotechnique), NF P 94-500 (Missions géotechniques types), NF EN 1992-1-1 (Eurocode 2 : Béton armé), FD DTU 20.1 (Ouvrages en maçonnerie de petits éléments – Parois et murs), NF P 94-261 (Fondations superficielles – Justification)
Prestations techniques associées
Reconnaissance géotechnique préalable
Sondages carottés, essais pressiométriques Ménard et CPT dans les sols de Lorient pour établir le modèle géotechnique et la contrainte admissible sous la semelle du futur mur.
Dimensionnement et notes de calcul
Calcul aux états limites (ELU et ELS) sous Eurocode 7. Justification de la stabilité externe (glissement, renversement, poinçonnement) et interne pour les murs en béton armé.
Suivi d'exécution et contrôle
Mission G4 : suivi du compactage du remblai derrière le mur, essais de plaque LCPC, contrôle de la mise en place du drainage et essais de réception sur béton.
Paramètres typiques
Questions et réponses
Quel est le prix d'une étude de conception de mur de soutènement à Lorient ?
Pour un mur de soutènement à Lorient, le coût de l'étude géotechnique et de la note de calcul se situe entre 970 € et 4 260 €, selon la hauteur du mur, la complexité du site (proximité de la rade, pente) et le nombre de sondages nécessaires pour caler le modèle de sol.
Quelle norme appliquez-vous pour justifier un mur de soutènement ?
Nous appliquons l'Eurocode 7 (NF EN 1997-1) avec ses annexes nationales françaises pour la vérification des états limites ultimes et de service. La mission géotechnique suit le canevas de la norme NF P 94-500, et le calcul béton armé respecte l'Eurocode 2 (NF EN 1992-1-1).
Faut-il prévoir un drainage spécifique derrière un mur à Lorient ?
Absolument. Avec 900 mm de pluie annuelle et un marnage de 5 mètres influençant la nappe phréatique, le drainage est critique. Nous préconisons systématiquement un massif drainant en grave 20/40 derrière le mur, des barbacanes espacées tous les 2 mètres, et un géotextile anticontaminant pour éviter le colmatage par les limons lorientais.
Quels types de murs de soutènement sont adaptés aux sols de Lorient ?
Sur les altérites granitiques en pente (Kerfichant, Le Ter), les murs poids en gabions ou en béton cyclopéen fonctionnent bien. En bord de rade, sur les vases et alluvions compressibles, un mur cantilever en béton armé sur semelle, voire un mur ancré si le rocher est sub-affleurant, s'avère plus adapté pour limiter les tassements.
